花粉篩分，不銹鋼旋振振動篩原理及介紹
發布作者：浩宏源科技 發布日期：2020-11-19 瀏覽次數：788
花粉篩分機，不銹鋼旋振振動篩原理及介紹
工作原理

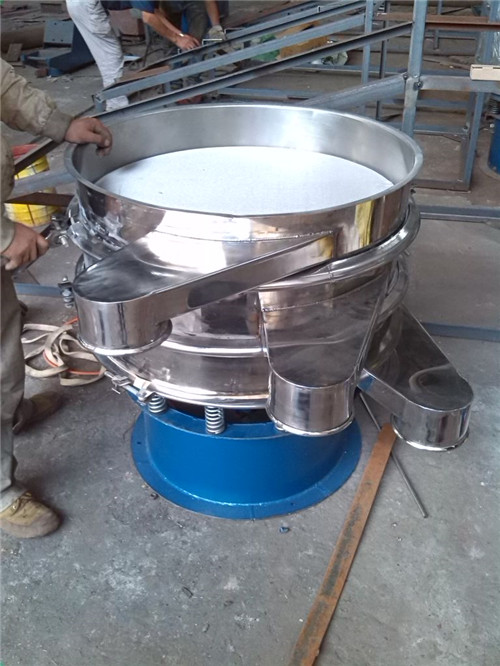

旋振篩工作原理三次元旋振篩，由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，再把這個運動傳遞給篩面，使物料在篩面上做外擴漸開線運動，故該系列振動篩稱之為旋振動篩。旋振篩具有物料運行的軌跡長，篩面利用率高等優點，調節上、下兩端重錘的相位角，可改變物料在篩面上的運動軌跡.可以對物料進行精篩分、概率篩分等。 旋振篩起動后，其動力裝置即振動電機上下兩端不同相位的偏心塊、由于高速放置作用而產生一復合慣性力，該慣性力強迫篩機振動體作復旋運動，篩框在振動力的作用下連續作往復運動，進地而帶動篩面作周期性振動，從而使篩面上的物料隨篩箱一同作定向踴躍式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續跳躍運動后從排料口排出，最終完成篩分工作。旋振篩振動體的運動軌跡為一復雜的空間三維曲線，此曲線在水平面上的投影為圓形，在兩垂直面上的投影為兩相同的橢圓。實際運用中，通過調整振動電機上下兩端偏心塊的相對相位，可以改變篩面上物料的運動軌跡，從而達到不同的篩分作業目的。
旋振篩采用立式振動電機驅動，當立式振動電機利用軸及偏心塊高速旋轉產生的離心力得到激振力時，其偏心塊所產生的激振力促使篩面上被拋起跳躍式向四周作直線或漩渦運動，從而達到對物料進行篩選和分級的目的， 可用于流水線中實現自動化作業，物料篩分目數可達500目，篩網可分層，常規層數選用是1-4層。
1.網孔不堵塞、粉末不飛揚、一般篩分轉45um，可篩至500目或0.028mm
2.效率高、設計精巧耐用，任何粉類、粘液均可篩分
3.換網容易、操作簡單、清洗方便
4.獨特網架設計，篩網使用時間長久，換網快只需3-5分鐘
5.雜質、粗料自動排出、可以連續作業
6.體積小，不占空間移動方便
7.篩機可以達到五層，建議使用三層
旋振篩振幅及物料的運動軌跡可根據生產工藝需要任意調節，可以篩分過濾任何顆粒，細粉，漿液的物料，既可粗略分級，又可精細篩分或者過濾，篩分效率高，旋振篩出料口可繞軸線360°任意設置，有利于布置配套設備，根據實際生產需要可單層或多層使用，全封閉結構，無粉塵溢散，噪音小，耗能低，符合環保要求。
1、檢查電機標牌是否與要求相符。
2、用500伏兆歐表測量絕緣電阻，其值應對定子繞組進行干燥處理，烘干溫度不能超過120℃。
3、檢查電機各緊固件，謹防松動。
4、檢查電機表面有無損壞、變形。
5、檢查是否轉動靈活，若有異常，應排除。
6、檢查電源，是否缺相，并空載運行5分鐘。
安裝與調整
1、電機應緊固在安裝面上，安裝面必須光滑、平整。
2、電機可水平安裝。
3、電機引線采用四芯橡膠電纜YZ-500V，接電源時引出線電纜不允許有急折，并與振動體可靠固定。
4、電機應有可靠的接地，電機內有接地裝置，引線端有標志，亦可利用底腳堅固螺栓接地。
5、激振力的調整。
安裝與使用
該設備應固定在專用地基上，由預埋螺栓固定。如不打?qū)Ｓ玫鼗瑧?yīng)在工作臺與設備機座之間敷設防振橡膠板，在使用前必須給設備配置安全可靠的接地保護線.。
注意：設備安裝到位后，開機前必須將運輸時用來固定篩體和機座的裝置拆掉。
新篩機安裝好以后，應按以下要求檢查：
1）檢查振動電機繞組對地的絕緣電阻，若＜20MΩ必須烘干后方能使用。
2）篩體和機座上、下彈簧座圈上，彈簧應完全垂直嵌入彈簧座圈，以保證篩體平衡，篩機的振動部分切勿與機外其它物體有任何硬性連接或接觸。
3）閉合電源開關，確認振動電機同步反向旋轉，進行10-20分鐘空運轉，設備在運行時如有異常聲音，應迅速關機進行檢查處理。設備運轉正常后，可將少量需篩分的物料通過進料口設入篩機內，確認物料向出料口方向行進，然后逐漸增加到所需和所能承受的給料量。

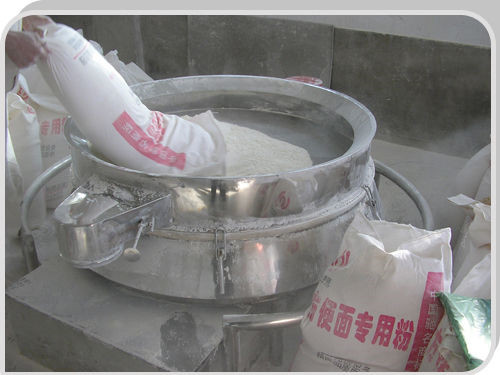

4）篩分物料時，應在進料口將物料均勻投入，保證篩面上的物料均勻分布。物料下落時，不得有大的沖擊，以免損壞篩網，特殊情況下（如物料粒度相差懸殊大、物料比重大等）應在進料口上加一層較粗的篩網作緩沖。
5）用戶可根據篩機的層數，物料比重不同來增減篩機的激振力（通過調節振動電機兩端偏心重錘的夾角來增減激振力），使篩機達到**的篩分效果。
6）設備在停機時產生瞬間的共振區，此時振幅和噪聲會明顯增大，屬正常現象，設備在開停機前，篩面上不得有存留物料，篩網需經常檢查是否張緊、破損，如有破損要即時更換。
